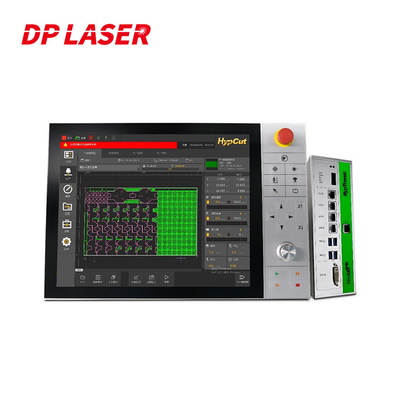

Alto potere dedicato Bus tipo del sistema di controllo del laser di Hypcut FSCUT 8000A

Sistema di controllo dedicato Bus tipo della tagliatrice del laser della fibra di Hypcut di alto potere di FSCUT 8000A

Introduzione di base

Il sistema FSCUT8000 è un sistema di autobus intelligente di qualità superiore per il laser ultraelevato della fibra di potere che taglia i requisiti di 8KW e sopra. Ha le caratteristiche della stabilità e l'affidabilità, spiegamento conveniente, ricerca degli errori facile, produzione sicura, funzioni ricche e la prestazione eccellente; supporta e fornisce le soluzioni modulari, personali, automatizzate e basate sull'informazione. Attualmente, c'è un sistema dedicato bus tipo relativamente maturo e di qualità superiore di taglio del laser sul mercato.

Caratteristica

1.Function
Processo: Perforazione non induttiva per i piatti medi e sottili, perforazione del fulmine per i piatti spessi, perforazione multilivelli, rimozione delle scorie e di perforazione, soppressione di vibrazione di seguito, circuito chiuso di pressione d'aria e tecnologia fine di strato-da-strato, ecc., notevolmente migliorare l'efficienza e la stabilità del taglio ad alta potenza e migliorare la competitività del centro della forza dell'attrezzatura.

Materiale residuo visivo: Combinato con la disposizione della foto del telefono cellulare, il posizionamento visivo della macchina utensile realizza il riciclaggio e la riutilizzazione ultra-efficienti di materiale residuo.

Bordo-individuazione del condensatore: 500mm/s ad alta velocità ed il condensatore di alta precisione chetrova ed inoltre fornisce metodi manuali, due punti, a tre punti, quattro punti ed altri d'individuazioni per soddisfare le richieste di bordo-individuazione materiale a forma di speciale e di bordo-individuazione più di alta precisione.

Supporto di disegno di formato: sostenga l'elaborazione di uscita diretta di DXF ecologico originale, del codice di G e di altri disegni; supporti colta ad alta velocità e scriva i funzionamenti e l'elaborazione uscita di file speciali di NRP e di LXDS da CypNest.

UI: interazione guida e visiva, facile da imparare.

Automazione: Soluzioni di automazione di sostegni come il taglio online della bobina, il taglio a doppia testa della bobina, il taglio integrato dello metropolitana-strato ed elaborazione subregionale di ultra-grande formato per incontrare più sviluppo del mercato.

Manutenzione conveniente: fornisca i dati dell'operazione del prodotto quali la prova & calibratura del fuoco, rilevazione della carta della foto di inquinamento ottico del percorso e servo del monitoraggio dell'oscilloscopio.

Informatizzazione: Colleghi alla nuvola di salute di Baichu, mes ed altri sistemi, raccolgono lo stato di uso delle componenti dell'attrezzatura ed analizzare e ricordare intelligentemente alla manutenzione dell'attrezzatura per prolungare il tempo di impiego di attrezzatura.

Disegno: Potete direttamente disegnare o pubblicare la pista grafica nel sistema di elaborazione di HypCut senza la cooperazione di software di terzi, che migliora l'efficienza di ricerca degli errori e di adeguamento.

Funzioni convenienti: svolga le funzioni modulari standard quale il taglio di un-chiave, gli ugelli di pulizia, calibratura automatica, lubrificazione automatica, scambio di worktables ed aspirazione delle polveri subregionale, aggiungente i punti di vendita all'attrezzatura.

2.Control si è riferito
Perché-COLLEGAMENTO: tecnologia della comunicazione Auto-in via di sviluppo di Perché-COLLEGAMENTO per raggiungere la trasmissione di ultra-lungo-distanza ed anti-interferenza dei segnali dell'esposizione, dei segnali di IO e dei segnali di USB.

Servo auto-ottimizzazione di PID: il Un-clic per completare la servo ricerca degli errori di parametro, il progresso teorico di controllo è all'interno di ±0.01mm.
Hardware intelligente: la valvola proporzionale del bus di sostegno, il laser e la testa d'attacco intelligente, realizzano l'effetto completo del ciclo chiuso 1+1>2, migliorare la prestazione e la stabilità.

Sicurezza: protezione antiurto di deviazione di coppia di torsione, calibratura in tempo reale dell'equilibrio dell'doppio-azionamento, superamento degli ostacoli aero-muoventesi, saltare intelligente della rana ed altre funzioni.

Accuratezza: L'accuratezza teorica di traiettoria è ±0.005mm, la precisione di posizionamento è 0.01mm e la precisione di posizionamento di ripetizione è 0.01mm.

Velocità: accelerazione massima di sostegno 5G, singola velocità massima 300m/min. di asse.

Comunicazione: La soluzione del sistema in tempo reale di RTOS è adottata ed il ciclo di comunicazione è accorciato a 1ms.

Algoritmo: Fornisca un algoritmo asimmetrico della decelerazione e di accelerazione per fare il veloce funzionato dispositivo e morbido e migliori il tempo di impiego del dispositivo.

Regolazione in altezza: Il regolatore ad alto rendimento di altezza BCS100 è migliorato ad un sistema in tempo reale di seguito del bus, che ulteriormente migliora la stabilità e la prestazione di seguito.

Industrie applicabili

Adatto a tagliatrici ultraelevate del laser della fibra di potere sopra 8000W. Ampiamente usato nelle fabbriche della lamiera sottile, in linee di produzione automatizzate e nelle grandi stazioni di elaborazione.

FSCUT 8000A
